تفاصيل المنتج:
|
| Product Name: | handy spot welding machine | Application: | Automobile Manufacturing |
|---|---|---|---|
| Feature: | Resistance Spot Welding Equipment | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | ||
| إبراز: | 31KVA محامية نقطة محمولة,صناعة السيارات الحامض المحمول,40KVA آلة لحام بقعة محمولة,Automobile Manufacturing Portable Spot Welder,40KVA Portable Spot Welding Machine |
||
وصف المنتج

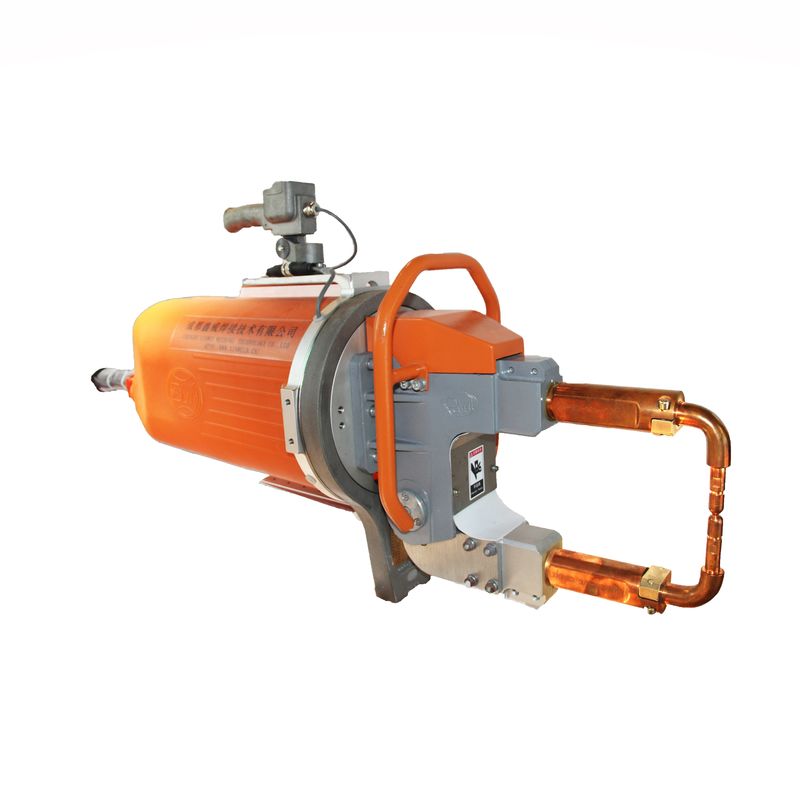

تستخدم آلة اللحام النقطي المحمولة حرارة المقاومة الناتجة عن التيار الذي يتدفق من خلال اللحام كمصدر حرارة لللحام تحت الضغط.تستخدم بشكل رئيسي لحام نقطة لأجزاء من الفولاذ منخفض الكربون من هياكل الصفائح الرقيقة.
أجهزة لحام نقطة محمولة عادة ما تكون معلقة في الهواء وترتبط بمصاصات الحام عبر كابلات مرنة.أدوات اللحام من آلة اللحام النقطي المحمولة لديها أشكال هيكلية مختلفة للاختيار من بينها، لذلك آلة لحام بقعة محمولة لديها قدرة قوية على التكيف مع قطع العمل الكبيرة التي هي غير مريحة لتحريك، قطع العمل مع أشكال معقدة،أو قطع العمل التي يجب أن تكون عالقة على الجهاز لللحام المباشرفي لحام الجسم السيارات بقعة، عملية لحام بقعة لصناديق الصفائح المعدنية الكبيرة لديها مجموعة واسعة من التطبيقات وهي معدات لحام لا غنى عنها.
| البند/النماذج | الوحدة | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| الطاقة عند 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| الحد الأقصى لتيار الدائرة القصيرة | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| الجهد الثانوي للفراغ | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| الجهد عند 50 هرتز/60 هرتز | V | 380 | 380 | 380 | 380 | 380 | 380 |
| المسافة بين الذراعين | م م م | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| أقصى قوة عند الأقطاب الكهربائية | ن | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربة العمل | م م م | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| الحد الأقصى لحركة الاسطوانة | م م م | 70 | 50 | 100 | 50 | 100 | 50 |
| أقصى طول الذراع | م م م | 750 | 350 | 1000 | 450 | 1100 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| سمك الحد الأقصى للصفحة من الصلب اللين مع ذراع من الحد الأدنى | م م م | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| مع ذراع 500 ملم | م م م | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| مع ذراع طولها الأقصى | م م م | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| الحد الأقصى للأسلاك العرضية | م م م | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| انخفاض ضغط مياه التبريد | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| تدفق مياه التبريد | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* المسافة، الزاوية وطول ذراع اللحام يمكن أن تكون وفقا لطلبات العملاء.
الخصائص:
1وزن خفيف، سهلة التشغيل وتوفير الكهرباء.
2. أدوات لحام مخصصة، أطول ذراع لحام 1300mm وأقصر 220mm.
3خطوط الكهرباء المتصلة ، خطوط التحكم ، أنابيب مدخل المياه ، أنابيب منفذ المياه ، وأنابيب الغاز مرتبطة بشكل موحد مع بعضها البعض.يتم توفير لوحات حماية على جانبي المحول والأسطوانة لحماية كاملة سلامة المشغل.
4تتبنى آلية الدوران للقرص الدواري محامل كرة مع قفص ، والذي هو مرن في الدوران ، ودائم ، تقريبا دون ارتداء ، ولا يتطلب التشحيم.جهاز ضبط التوازن الأمامي والخلفي وجهاز قفل الفرامل سهل التشغيل، سريعة، آمنة، وموثوق بها.
مبدأ العمل
يتم الضغط على القطعة العاملة والطاقة بين الأقطاب الكهربائية العليا والسفلية ، ولها لحام المقاومة.
عندما تكون مقاومة جزء اللحام R (Ω) ، يكون تيار اللحام I (A) ، والقوة على الوقت t (sec) ، وفقًا للصيغة:التيار I الذي تمر به المادة المعدنية ذات قيمة مقاومة معينة R خلال وقت معين t تسخن بسبب المقاومة، والحرارة المتولدة هي Q. يتم استخدام تيار المقاومة المعدنية لتسخين المعدن المنصهر ، ومن ثم يتم تبريد المعدن ، وتبلور ويتم توصيله تحت الضغط.هذا يُسمى " لحام المقاومة ".
يمكن تخصيص ذراع اللحام
لمحة عامة عن هيكل المنتج
تتكون هذه السلسلة من آلة اللحام أساسا من محول اللحام، نظام دائرة الغاز (ضغط) ، نظام دائرة المياه (تبريد) ،جهاز تحكم لحام المقاومة وآلية الحركةوفقا لشكل القطعة التي سيتم لحامها وظروف تشغيل آلة اللحام ، فإن المسامير اللحامية لديها مجموعة متنوعة من الأشكال الهيكلية.

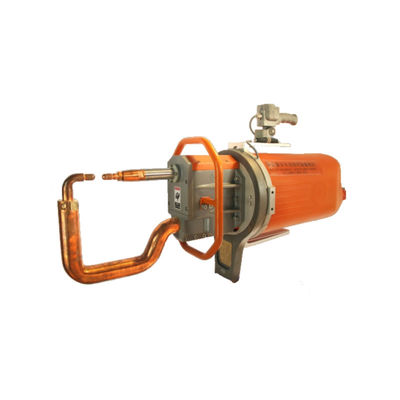

آلة لحام من النوع X مناسبة لحام على المستوى الأفقي أو قريب من المستوى الأفقي ، وآلة لحام من النوع C مناسبة لحام على المستوى الرأسي أو قريب من المستوى الرأسي.يمكن تصميم شكل المسامير لحام وفقا لمتطلبات المستخدم.
تفاصيل
الاستخدام والتركيب
تطبيق المنتج
