تفاصيل المنتج:
|
| Product Name: | portable Resistance Welding Machine | Application: | Auto body spot welder |
|---|---|---|---|
| Function: | Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Easy Operation |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| إبراز: | آلة لحام الإسقاط المقاومة,آلة لحام أسلاك النحاس,1آلة لحام مقاومة أسلاك النحاس.5 ملم,Copper Wire Projection Welding Machine,1.5Mm Copper Wire Resistance Welding Machine |
||
وصف المنتج

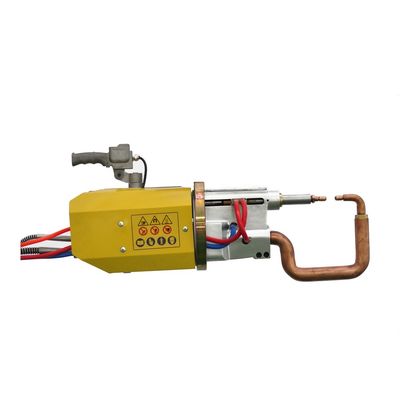

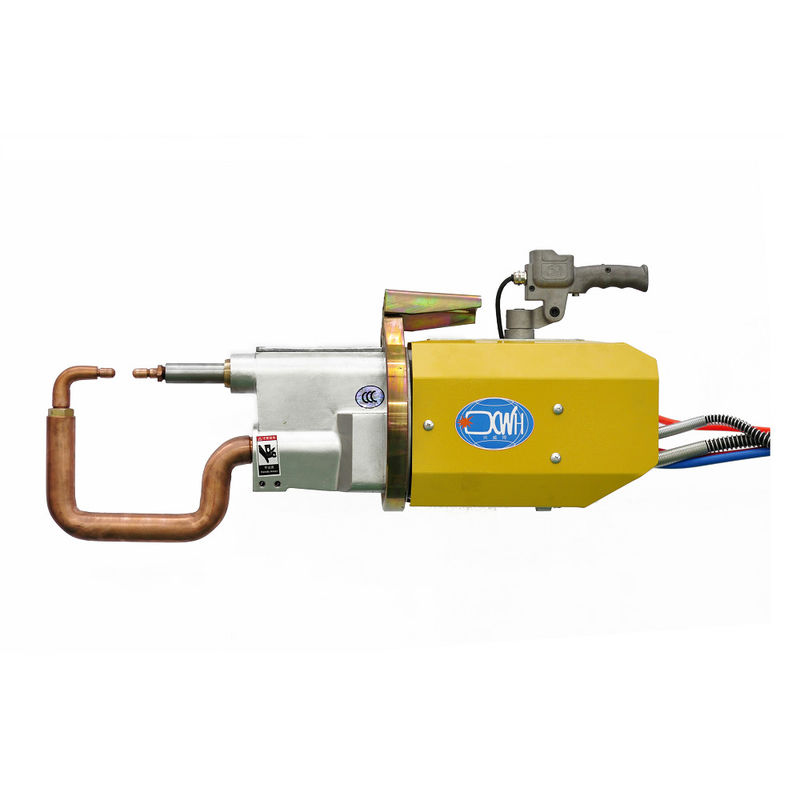

آلة لحام نقطة محمولة تستخدم طريقة لحام المقاومة التي يتم فيها تجميع أجزاء الحامة في مفاصل الحبل والضغط بين اثنين من الأقطاب الكهربائية العمودية ،ويتم ذوبان المعدن الأساسي عن طريق حرارة المقاومة لتشكيل مفاصل لحام.
| البند/النماذج | الوحدة | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| الطاقة عند 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| الحد الأقصى لتيار الدائرة القصيرة | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| الجهد الثانوي للفراغ | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| الجهد عند 50 هرتز/60 هرتز | V | 380 | 380 | 380 | 380 | 380 | 380 |
| المسافة بين الذراعين | م م م | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| أقصى قوة عند الأقطاب الكهربائية | ن | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربة العمل | م م م | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| الحد الأقصى لحركة الاسطوانة | م م م | 70 | 50 | 100 | 50 | 100 | 50 |
| أقصى طول الذراع | م م م | 750 | 350 | 1000 | 450 | 1100 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| سمك الحد الأقصى للصفحة من الصلب اللين مع ذراع من الحد الأدنى | م م م | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| مع ذراع 500 ملم | م م م | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| مع ذراع طولها الأقصى | م م م | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| الحد الأقصى للأسلاك العرضية | م م م | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| انخفاض ضغط مياه التبريد | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| تدفق مياه التبريد | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* المسافة، الزاوية وطول ذراع اللحام يمكن أن تكون وفقا لطلبات العملاء.
الخصائص:
1وزن خفيف، سهلة التشغيل وتوفير الكهرباء
2هيكل مضغوط وصيانة سهلة
3. يتم تجهيز اللوحة الدوارة بمحامل وتدور 360 درجة
4. المسامير لحام مخصصة ، أطول ذراع لحام 1300mm وأقصر 220mm
5أجزاء أقل تآكلًا وأداء مكلف
مبدأ العمل
يتم الضغط على القطعة العاملة والطاقة بين الأقطاب الكهربائية العليا والسفلية ، ولها لحام المقاومة.
عندما تكون مقاومة جزء اللحام R (Ω) ، يكون تيار اللحام I (A) ، والقوة على الوقت t (sec) ، وفقًا للصيغة:التيار I الذي تمر به المادة المعدنية ذات قيمة مقاومة معينة R خلال وقت معين t تسخن بسبب المقاومة، والحرارة المتولدة هي Q. يتم استخدام تيار المقاومة المعدنية لتسخين المعدن المنصهر ، ومن ثم يتم تبريد المعدن ، وتبلور ويتم توصيله تحت الضغط.هذا يُسمى " لحام المقاومة ".
يمكن تخصيص ذراع اللحام
لمحة عامة عن هيكل المنتج
تتكون هذه السلسلة من آلة اللحام أساسا من محول اللحام، نظام دائرة الغاز (ضغط) ، نظام دائرة المياه (تبريد) ،جهاز تحكم لحام المقاومة وآلية الحركةوفقا لشكل القطعة التي سيتم لحامها وظروف تشغيل آلة اللحام ، فإن المسامير اللحامية لديها مجموعة متنوعة من الأشكال الهيكلية.
آلة لحام سلسلة X مناسبة لحام على الطائرة الأفقية أو قريبة من الطائرة الأفقية ، والآلة لحام سلسلة C مناسبة لحام على الطائرة الرأسية أو قريبة من الطائرة الرأسية.يمكن تصميم شكل المسامير لحام وفقا لمتطلبات المستخدم.
