تفاصيل المنتج:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | إصدار الشهادات: | Certification |
| إبراز: | آلة لحام محمولة,آلة لحام بقعة يدوية,آلة لحام بقعة محمولة 100KVA,SS Handheld Spot Welding Machine,100KVA Portable Spot Welding Machine |
||

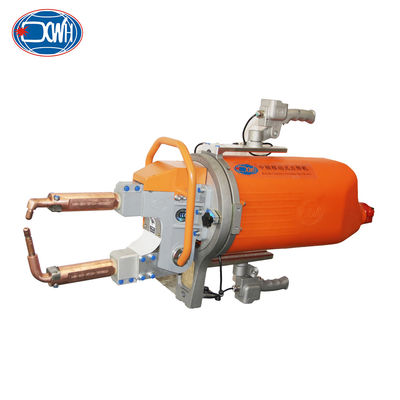

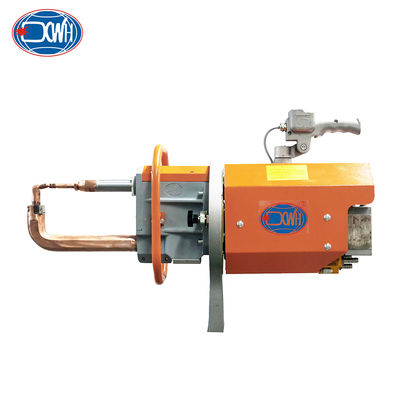

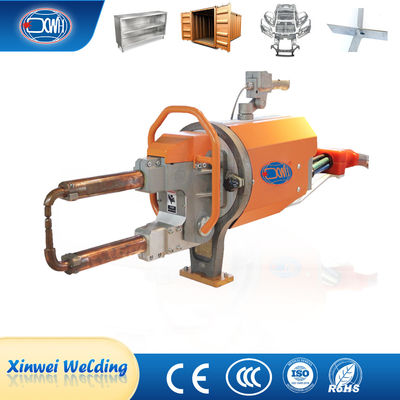

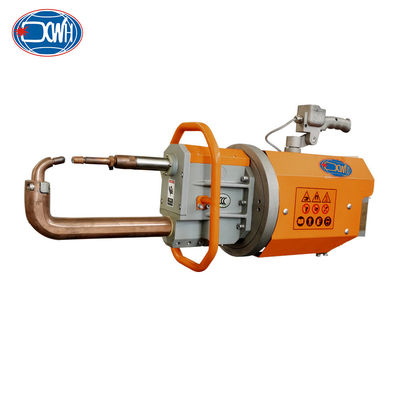

وصف المنتج
آلة لحام بقعة محمولة يدمج الأجهزة ذات الصلة مثل محولات لحام، أسطوانات، صمامات الكهربائية الكهربائية، المياه وموزعين الغاز، الحلقات الدورية والعصي التعليق، أنظمة التوازن،ومقبضات التحكممن خلال ضبط حجم التايريستور (IGBT) من خلال جهاز تحكم ، يمكن ضبط تيار الإخراج من المحول لتلبية متطلبات مواصفات اللحام.
| البند/النماذج | الوحدة | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| القوة عند 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| الحد الأقصى لتيار الدائرة القصيرة | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| الجهد الثانوي للفراغ | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| الجهد عند 50 هرتز/60 هرتز | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| المسافة بين الذراعين | م م م | 120-280 | 100 إلى 300 | 120-128 | 100 إلى 300 | 120-280 | 100 إلى 300 |
| أقصى قوة عند الأقطاب الكهربائية | ن | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربة العمل | م م م | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| أقصى ضربة | م م م | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| أقصى طول الذراع | م م م | 500 | 500 | 600 | 500 | 600 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| سمك الحد الأقصى للصفحة من الصلب اللين مع ذراع من الحد الأدنى | م م م | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| مع ذراع 500 ملم | م م م | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| مع ذراع طولها الأقصى | م م م | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| الحد الأقصى للأسلاك العرضية | م م م | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| انخفاض ضغط مياه التبريد | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| تدفق مياه التبريد | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* المسافة، الزاوية وطول ذراع اللحام يمكن أن تكون وفقا لطلبات العملاء.
الخصائص:
1) يتم تقليل الرذاذ في عملية اللحام إلى حد كبير ، مما يحسن جودة اللحام وينقّي بيئة اللحام.
2) تصميم وحدات متكاملة ، نظام التحكم في اللحام لديه أداء مستقر ، وموثوقية عالية ، ونسبة فشل اللحام منخفضة.
3) يتبنى المحول نوع التردد المتوسط ، والذي يلبي المعايير الدولية. تكنولوجيا المنتج متقدمة ، مع عزل مستوى F ومستوى حماية عال IP65.مجهزة بوظيفة حماية من الإفراط في الحرارة، الكفاءة العالية، والخسارة المغناطيسية المنخفضة، والطاقة الخارجة العالية، ومعدل استخدام الشبكة العالية.
4) اعتماد صمام متناسب لتحكم في ضغط أسطوانة مشبك اللحام ، مما يضمن التحكم الدقيق.
5) تستخدم على نطاق واسع في لحام الصفيحة عالية المقاومة والألومنيوم والمعدن المجلفن والمواد المعدنية الأخرى.
التطبيق:
يتم استخدام آلة لحام النقطة المحمولة على نطاق واسع في تصنيع السيارات، الصيانة، الأجهزة المنزلية، الأبواب والنوافذ، الزراعة،صناعات صلب البناء وغيرها من صناعات تصنيع المعادن.
مبدأ اللحام للمقاومة الكهربائية اللحام
يتم الضغط على اللحام بين اثنين من الأقطاب الكهربائية العمودية وتسخينها بواسطة الكهرباء، بحيث يذوب اللحام عند الاتصال وتشكل نغمة.يتم تقوية اللحام وتبلور تحت الضغط لتشكيل بقعة لحام كثيفةاللحام المكشوف مناسب لحام الصفيحة الرقيقة والقطعة الفولاذية. يستخدم على نطاق واسع في إنتاج السيارات والطائرات والإلكترونيات والأدوات والاحتياجات اليومية.
عملية اللحام
تتألف عملية العمل الرئيسية لجهاز اللحام النقطي المحمول من أربع إجراءات أساسية: الضغط واللحام والصيانة والراحة ، ويمكن إضافة إجراءات إضافية إذا لزم الأمر.
الهياكل العامة
ذراع الكترودات المتعددة
الاستخدام والتركيب
الصور
