تفاصيل المنتج:
|

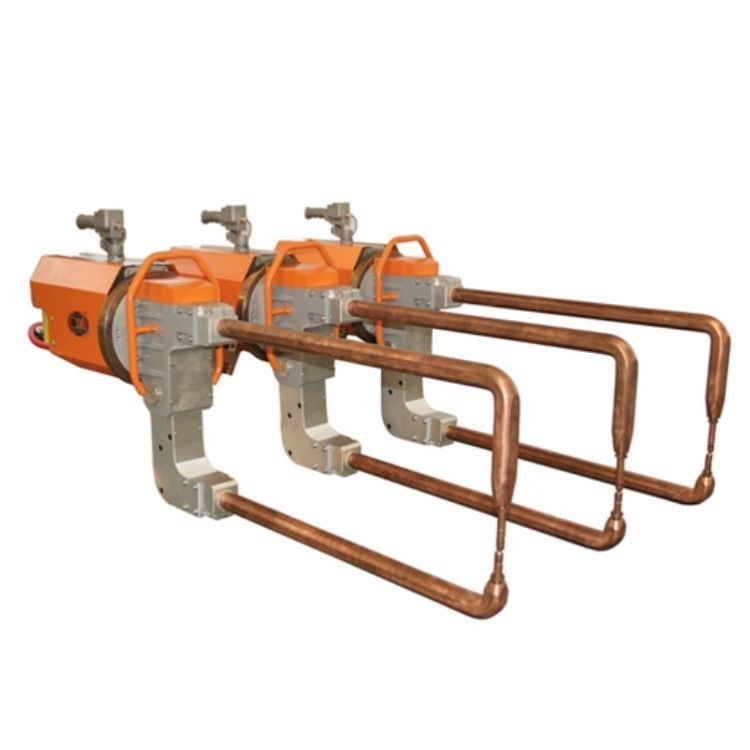

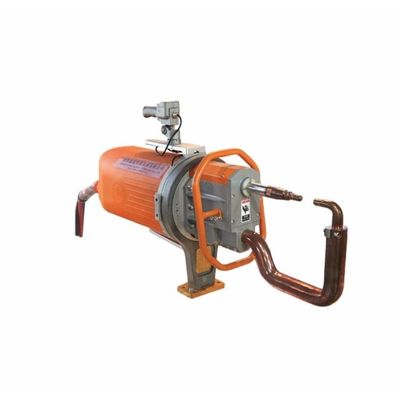

| Product Name: | hand held spot welding machine | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Welding material: | Alloy Metal Aluminum Stainless Steel | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| إبراز: | آلة لحام بقعة محمولة 5 ملم,60KVA مصفح نقطة صغيرة,حاوية بقعة صغيرة محمولة,60KVA Small Spot Welder,Handheld Small Spot Welder |
||
وصف المنتج
آلة لحام الإسقاط النقطي للمحول متوسطة التردد هي مجموعة من معدات لحام متقدمة. تستخدم على نطاق واسع ، وتحتوي محولات الحام على حجم صغير وطاقة إخراج كبيرة.مزايا آلات اللحام النقطي المحمولة المستخدمة في صناعة السيارات أكثر وضوحاأدائها المتفوق يرجع إلى زيادة في تردد محول اللحام من 50/60 هرتز إلى 1000 هرتز، مما يقلل إلى حد كبير من وزن مواد الأساس الحديدي.ثنائي المباشر في الدائرة الثانوية للمحول يحول الطاقة الكهربائية إلى طاقة متواصلة لللحامهذا يمكن أن يحسن إلى حد كبير قيمة معامل الحثية الدائرة الثانوية، وهو عامل مهم يؤدي إلى فقدان الطاقة ويمكن تجاهله تقريبا في دوائر لحام التيار المباشر،وبالتالي تقليل تكاليف الإنتاج.
| البند/النماذج | الوحدة | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| القوة عند 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| الحد الأقصى لتيار الدائرة القصيرة | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| الجهد الثانوي للفراغ | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| الجهد عند 50 هرتز/60 هرتز | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| المسافة بين الذراعين | م م م | 120-280 | 100 إلى 300 | 120-128 | 100 إلى 300 | 120-280 | 100 إلى 300 |
| أقصى قوة عند الأقطاب الكهربائية | ن | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربة العمل | م م م | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| أقصى ضربة | م م م | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| أقصى طول الذراع | م م م | 500 | 500 | 600 | 500 | 600 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| سمك الحد الأقصى للصفحة من الصلب اللين مع ذراع من الحد الأدنى | م م م | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| مع ذراع 500 ملم | م م م | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| مع ذراع طولها الأقصى | م م م | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| الحد الأقصى للأسلاك العرضية | م م م | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| انخفاض ضغط مياه التبريد | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| تدفق مياه التبريد | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* المسافة، الزاوية وطول ذراع اللحام يمكن أن تكون وفقا لطلبات العملاء.
الخصائص:
1يتم تقليل ضغط الأقطاب الكهربائية وتحسين عمر الأقطاب الكهربائية بشكل كبير.
2يمكن لحام الترددات المتوسطة الرقمية توفير أكثر من 30٪ من الطاقة وخفض تكاليف الطاقة إلى حد كبير.
3يمكن استخدامه مع آلة لحام تعليق ومشابك لحام متكاملة.
4وظيفة لحام قوية، وتوفير بيانات تحليل جودة الحام ومراقبة.
5تبني ثلاثي المراحل الحمل المتوازن وتكنولوجيا لحام التردد المتوسط، دون الحاجة إلى إضافة خزانة تعويض سعة.
6تصميم وحدات متكاملة، نظام التحكم في اللحام لديه أداء مستقر، والموثوقية العالية وانخفاض معدل فشل اللحام
التطبيق: يتم استخدام آلة لحام النقطة المحمولة على نطاق واسع في السيارات والدراجات النارية والطيران والمكونات الهيكلية للمعادن الطبية والمعدات الصناعية الخفيفةالأجهزة المنزلية والمجالات الأخرىويمكن أن لحام ورقة الفولاذ الكربوني، ورقة الفولاذ المغلفة، ورقة الفولاذ المقاوم للصدأ، ورقة الألومنيوم.
تكوين اللحام
مجموعة كاملة من المعدات تشمل جهاز تحكم لحام المقاومة الحاسوب الصغير، المحرك الرئيسي، ذراع الكترود، ذراع رفع، كابل الطاقة، كابل التحكم، أجزاء معالجة مصدر الهواء، الموازنة، أنبوب المدخل,أنابيب الدخول والخروج، الخ
ذراع الكهرباء المتعددة
الاستخدام والتركيب
موازنة الربيع
الموازنة الرباعية (يشار إليها فيما يلي باسم الموازنة) هي نوع من الأدوات المساعدة المستخدمة خصيصًا مع أدوات التشغيل اليدوية المعلقة ، وهي مناسبة بشكل خاص لتشغيل خط الإنتاج ،أو مجموعة متنوعة من أدوات المحطة ثقيلة، عبء العمل الثقيل، وقتا طويلا في حالات التشغيل
بعد شنق الأداة مع الموازنة، يتم توازن وزن الأداة وأجهزتها المساعدة، مما يسمح للمشغل بتشغيل الأداة بسهولة. عندما تحتاج الأداة إلى الارتفاع والهبوط بشكل متكرر,يمكن أن تتحرك صعوداً وهبوطاً طالما أن المستخدم يمارس قوة أقل على الأداة.
جهاز تحكم مقاومة اللحام
الدرجة المتوسطة من التردد محول لحام الماكينة الخروج الحالية هي شكل التيار المستمر، مع دقة التحكم العالية، أصبحت واحدة من المعدات اللازمة لتحقيق لحام عالية الجودة.
1يمكن تخزين 16 مواصفات لحام للمستخدمين للاتصال بـ 4 مناطق برمجة ، مع 4 مواصفات لحام لكل منطقة برمجة ؛
2يمكن توصيل جهاز التحكم في المدخلات والمخرجات بمفتاحين للبدء ، والتحكم على التوالي بعقدتين لحامتين.
3يمكن تعيين تيار التسخين المسبق ، تيار اللحام وتيار التشديد لحل مشكلة التدفق في عملية اللحام وتخفيف قطعة العمل بعد اللحام.يمكن تعيين نبضات التفريغ الثلاثة بشكل منفصل واستخدامها بشكل منفصل أو في أي مجموعة;
تطبيق المنتج
