تفاصيل المنتج:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| إبراز: | مصفح الألومنيوم المحمول,220 فولت محول الألومنيوم,1KHZ آلة لحام بقعة محمولة,220v Portable Aluminum Welder,1KHZ Portable Spot Welding Machine |
||
وصف المنتج
آلة اللحام النقطي المحمولة تعتمد تصميمًا وحدويًا ، وتدمج الأجهزة ذات الصلة مثل محولات اللحام ، وأبواب الهواء ، والصمامات الكهرومغناطيسية ، وموزعي المياه والغاز ،حلقات تدور ومعلقات، أنظمة التوازن، ومقبضات التحكم. الدائرة الكهربائية الرئيسية تستخدم مدخل ثلاثي المراحل AC 380V / 50HZ. بعد إدخال جهاز التحكم في مقاومة لحام عاكس التردد المتوسط،طاقة التيار المتردد ثلاثية المراحل تصبح طاقة مترددة من خلال دائرة تصحيح، ومن ثم يمر عبر دائرة عاكس تتكون من أجهزة تبديل الطاقة (IGBTs) ليصبح مخرج موجة مربعة AC متوسطة التردد 1KHZ. بعد أن يتم تخفيضها بواسطة محول ،يتم تصحيح طاقة التيار المتردد ثلاثية المراحل إلى إمدادات طاقة متواصلة إلى الكترود لحام القطعةيستخدم جهاز تحكم محول التردد المتوسط ردود الفعل الحالية وتعديل عرض النبض (PWM) للحصول على إنتاج تيار مستقر لتلبية متطلبات مواصفات اللحام.
| البند/النماذج | الوحدة | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| القوة عند 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| الحد الأقصى لتيار الدائرة القصيرة | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| الجهد الثانوي للفراغ | V | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| الجهد عند 50 هرتز/60 هرتز | V | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| المسافة بين الذراعين | م م م | 120-280 | 100 إلى 300 | 120-128 | 100 إلى 300 | 120-280 | 100 إلى 300 |
| أقصى قوة عند الأقطاب الكهربائية | ن | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| ضربة العمل | م م م | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| أقصى ضربة | م م م | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| أقصى طول الذراع | م م م | 500 | 500 | 600 | 500 | 600 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| سمك الحد الأقصى للصفحة من الصلب اللين مع ذراع من الحد الأدنى | م م م | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| مع ذراع 500 ملم | م م م | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| مع ذراع طولها الأقصى | م م م | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| الحد الأقصى للأسلاك العرضية | م م م | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| انخفاض ضغط مياه التبريد | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| تدفق مياه التبريد | l/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* المسافة، الزاوية وطول ذراع اللحام يمكن أن تكون وفقا لطلبات العملاء.
الخصائص:
1إدخال طاقة ثلاثي المراحل، وتردد تشغيل عالية، وفقدان المحول منخفضة، وتأثير كبير في توفير الطاقة
2المحول يمكن أن يصل إلى 300kVA، العلامة التجارية المحول الأنبوب الثانوي ABB
3يمكن لحام لوحة عالية القوة، والألومنيوم، والمعادن المسالكة وغيرها من المواد، مع تأثير لحام جيد
4التيار الالتحام هو التيار المتردد ، مع دقة التحكم العالية ، وتيار الإخراج المستقر ، والحثية المنخفضة وقليل من الرذاذ
5الغلاف البلاستيكي المغلق بالكامل أكثر أماناً
6يمكن للمتحكم التحكم في اثنين من المسامير لحام
7. التكيف الذاتي إلى سمك لوحة قطعة العمل
التطبيق:
يتم استخدام آلة لحام النقطة المحمولة على نطاق واسع في السيارات والدراجات النارية والطيران والمكونات الهيكلية للمعادن الطبية والمعدات الصناعية الخفيفةالأجهزة المنزلية والمجالات الأخرىويمكن أن لحام ورقة الفولاذ الكربوني، ورقة الفولاذ المغلفة، ورقة الفولاذ المقاوم للصدأ، ورقة الألومنيوم.

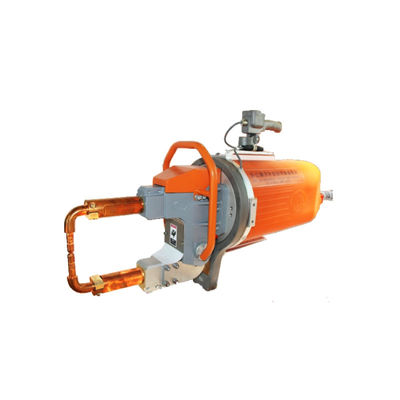

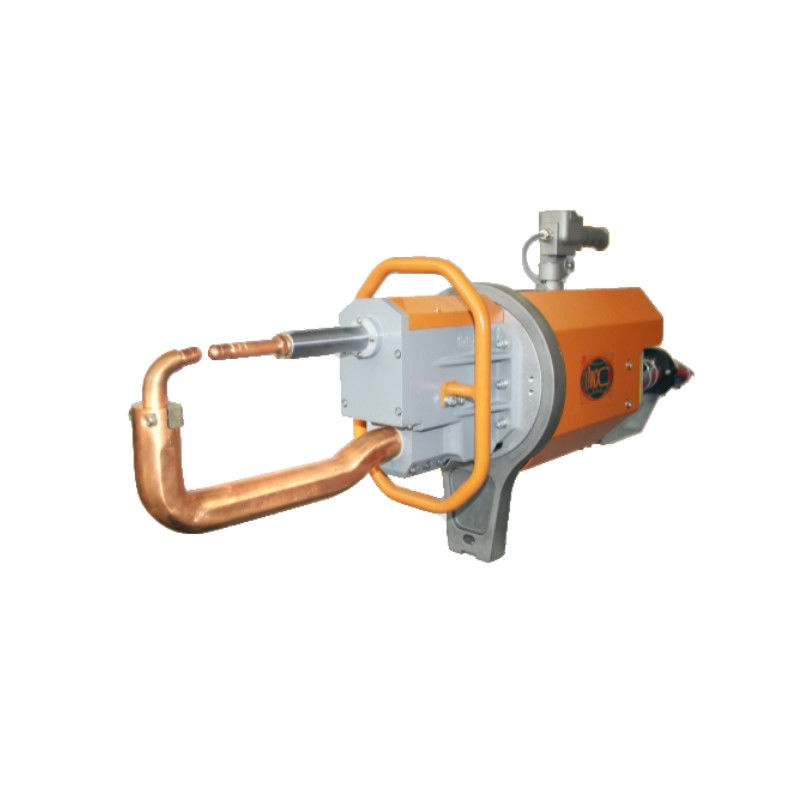

الهياكل العامة
ذراع الكهرباء المتعددة
الاستخدام والتركيب
تطبيق المنتج
