تفاصيل المنتج:
|
| Product Name: | portable aluminum welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Hand Welder | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| إبراز: | حاوية صغيرة محمولة للأسلاك الصلبة,380 فولت لحام صغير محمول,حاوية نقطة محمولة 0.5MPA,380V Small Portable Welder,Portable Spot Welder 0.5MPA |
||
وصف المنتج

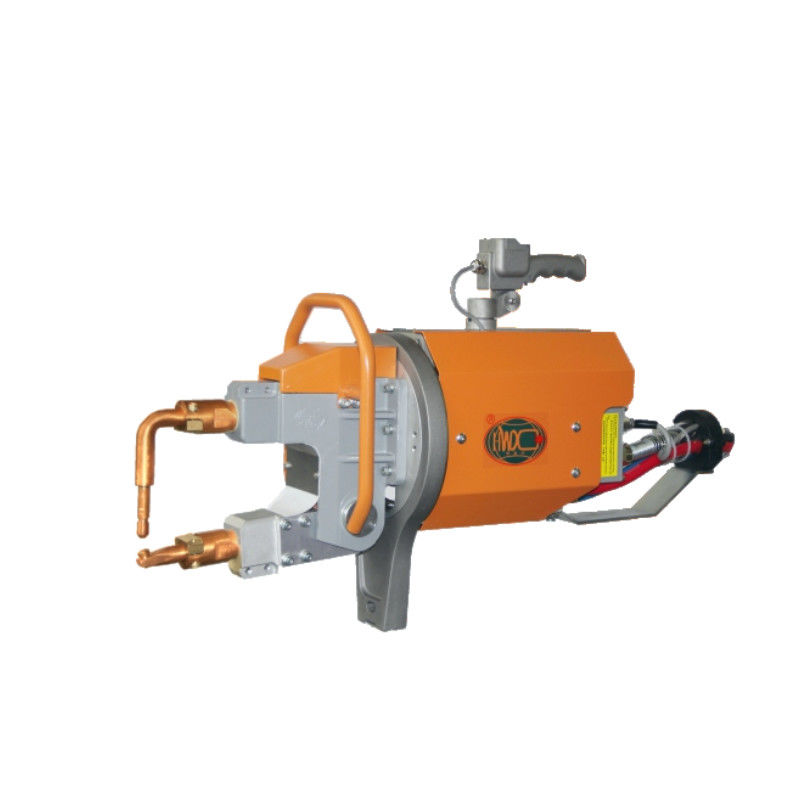

تستخدم آلة اللحام النقطي المحمولة حرارة المقاومة الناتجة عن التيار الذي يتدفق من خلال اللحام كمصدر حرارة لللحام تحت الضغط.تستخدم بشكل رئيسي لحام نقطة لأجزاء من الفولاذ منخفض الكربون من هياكل الصفائح الرقيقة.
أجهزة لحام نقطة محمولة عادة ما تكون معلقة في الهواء وترتبط بمصاصات الحام عبر كابلات مرنة.أدوات اللحام من آلة اللحام النقطي المحمولة لديها أشكال هيكلية مختلفة للاختيار من بينها، لذلك آلة لحام بقعة محمولة لديها قدرة قوية على التكيف مع قطع العمل الكبيرة التي هي غير مريحة لتحريك، قطع العمل مع أشكال معقدة،أو قطع العمل التي يجب أن تكون عالقة على الجهاز لللحام المباشرفي لحام الجسم السيارات بقعة، عملية لحام بقعة لصناديق الصفائح المعدنية الكبيرة لديها مجموعة واسعة من التطبيقات وهي معدات لحام لا غنى عنها.
| البند/النماذج | الوحدة | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| الطاقة عند 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| الحد الأقصى لتيار الدائرة القصيرة | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| الجهد الثانوي للفراغ | V | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| الجهد عند 50 هرتز/60 هرتز | V | 380 | 380 | 380 | 380 | 380 | 380 |
| المسافة بين الذراعين | م م م | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| أقصى قوة عند الأقطاب الكهربائية | ن | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| ضربة العمل | م م م | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| الحد الأقصى لحركة الاسطوانة | م م م | 70 | 50 | 100 | 50 | 100 | 50 |
| أقصى طول الذراع | م م م | 750 | 350 | 1000 | 450 | 1100 | 500 |
| إمدادات الهواء المضغوط | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| سمك الحد الأقصى للصفحة من الصلب اللين مع ذراع من الحد الأدنى | م م م | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| مع ذراع 500 ملم | م م م | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| مع ذراع طولها الأقصى | م م م | 1.2+12 | 1.2+12 | 2+2 | 1.8+18 | 2.0+20 | 2.0+20 |
| الحد الأقصى للأسلاك العرضية | م م م | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| انخفاض ضغط مياه التبريد | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| تدفق مياه التبريد | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* المسافة، الزاوية وطول ذراع اللحام يمكن أن تكون وفقا لطلبات العملاء.
الخصائص:
1يمكن للآلة أن تدور 360 درجة حيث يتم تكوين الطاولة الدوارة مع محامل.
2. أدوات لحام مخصصة، أطول ذراع لحام 1300mm وأقصر 220mm.
3يتم تصنيع محفظة آلة اللحام المتكاملة من مواد الصب المقطوعة من سبيكة الألومنيوم ZL104 ويتم تصنيعها من قبل مركز التصنيع.معالجته عالية الدقة والأتمتة بالكامل تضمن اتساق المنتج.
4بسبب كثافة التيار العالية ودرجة حرارة عالية من مفصل اللحام من اللحام،التحكم الدقيق في وقت تشغيل بواسطة جهاز التحكم في آلة اللحام يسمح لمفصل اللحام بالحصول على حجم النقود القابل للتكرار، والتي يمكن أن تتكيف مع لحام أنواع متعددة من المعادن نفسها أو مختلفة وألواح الفولاذ المغلفة.
مبدأ العمل
يتم الضغط على القطعة العاملة والطاقة بين الأقطاب الكهربائية العليا والسفلية ، ولها لحام المقاومة.
عندما تكون مقاومة جزء اللحام R (Ω) ، يكون تيار اللحام I (A) ، والقوة على الوقت t (sec) ، وفقًا للصيغة:التيار I الذي تمر به المادة المعدنية ذات قيمة مقاومة معينة R خلال وقت معين t تسخن بسبب المقاومة، والحرارة المتولدة هي Q. يتم استخدام تيار المقاومة المعدنية لتسخين المعدن المنصهر ، ومن ثم يتم تبريد المعدن ، وتبلور ويتم توصيله تحت الضغط.هذا يُسمى " لحام المقاومة ".
يمكن تخصيص ذراع اللحام

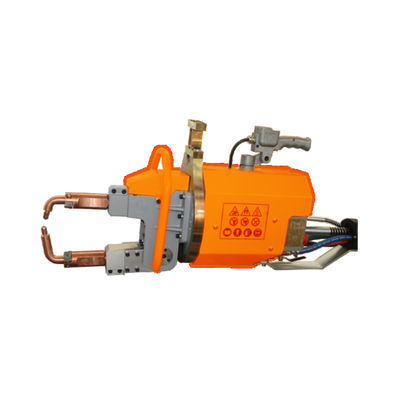

لمحة عامة عن هيكل المنتج
تتكون هذه السلسلة من آلة اللحام أساسا من محول اللحام، نظام دائرة الغاز (ضغط) ، نظام دائرة المياه (تبريد) ،جهاز تحكم لحام المقاومة وآلية الحركةوفقا لشكل القطعة التي سيتم لحامها وظروف تشغيل آلة اللحام ، فإن المسامير اللحامية لديها مجموعة متنوعة من الأشكال الهيكلية.
آلة لحام من النوع X مناسبة لحام على المستوى الأفقي أو قريب من المستوى الأفقي ، وآلة لحام من النوع C مناسبة لحام على المستوى الرأسي أو قريب من المستوى الرأسي.يمكن تصميم شكل المسامير لحام وفقا لمتطلبات المستخدم.
الاستخدام والتركيب
تطبيق المنتج
